주제 스타터
안녕하세요,
단독 로터에 대한 호버링, 전진비행, 하강비행 등 다양한 비행 조건 해석을 수행하려고합니다.
BaramFlow 사용 전 BaramMesh 를 통해 격자를 생성하고, 해당 격자를 바탕으로 해석을 수행할 계획입니다.
BaramMesh에서 actuator disk가 될 "disk" 영역을 사진과 같이 실린더 형태로 구성했습니다.
이와 관련하여
Q1) disk 영역의 두께나 반지름(너비) 등이 해석 결과에 영향을 미칠가능성이 있을지요?
Q2) 두께 등이 영향을 미치지 않는다면 source term이 뿌려지는 방식은 입력되는 디스크 축방향과 단면적을 기준으로 하나의 두께를 가지는 셀에만 분포하게 되는 방식일지요?
게시됨 : 23/03/2026 1:07 오후
Actuator disk 모델에서 디스크의 반지름은 당연히 결과에 영향을 미칩니다. Source 항의 크기가 달라지기 때문입니다. 두께는 물리적 의미에서 영향이 없고, 전체 추력은 같겠지만 수치적으로는 약간의 영향이 있을 것 같습니다. Source term은 하나의 두께를 가지는 셀에만 분포하는 것은 아니고 cellZone 내부의 전체에 분포합니다. 따라서 두께가 얇으면 압력 점프가 급격하게 일어날 것이고, 두꺼우면 압력 점프가 두꺼운 공간에 분산되는 효과가 나올 것 같네요.
게시됨 : 23/03/2026 1:42 오후
주제 스타터
답변 감사드립니다.

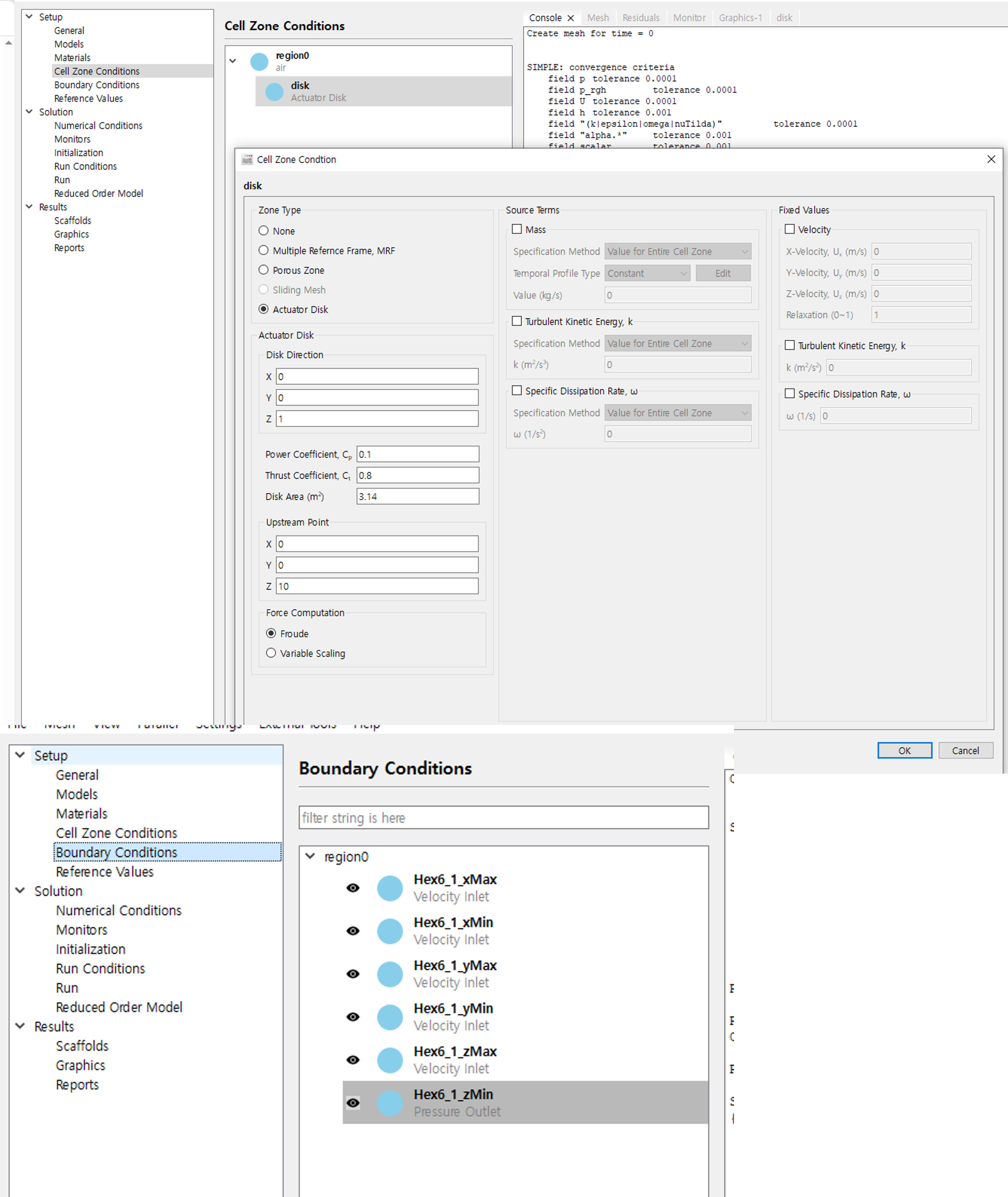

추가적으로 나름대로 BARAM 내에서 셋팅을 진행하고 Actuator disk 해석을 수행하려고하는데
초기화 후 run에서 start calculation을 누르면 1iteration 이 완료되지 못한 상태로
"Calculation is terminated" 창이 나타납니다.
이러한 현상은 어디서부터 해결하는 것이 좋을까요?
BaramMesh로 부터 Mesh를 불러와서 "info"에 격자는 존재하는 상태입니다.
steady , SA/kwSST 난류모델 설정으로 호버링/상승비행 셋팅 진행해보았습니다.
Convergence criteria도 조절해봤습니다.
------------------------
actuator disk 모델은 k-epsilon 난류모델에만 적용이 가능한건가요?
이 게시물은 3개월 전에 sukyung 님이 수정했습니다.
게시됨 : 23/03/2026 3:26 오후
SST k-omega 모델을 사용할 때 문제는, actuator disk 모델과는 관련이 없고 경계조건에 wall이 하나도 없는 경우에 생기는 문제인 것 같습니다. 코드 수정이 필요하겠네요.
문제점을 알려주셔서 감사합니다.
게시됨 : 24/03/2026 4:53 오후
SST k-omega 모델의 문제는 내부적으로 코드 수정 완료했고, 4월로 예정된 baram 26.2 버전에 포함되어 공개될 것입니다.
그동안 k-epsilon 모델을 사용하세요. SST k-omega 모델이 k-epsilon과 k-omega의 하이브리드 모델인데 wall이 없으면 k-epsilon 모델을 사용하는 것과 마찬가지일 것 같긴 하네요.
게시됨 : 25/03/2026 8:35 오전
