BARAM Application Examples
BARAM을 사용한 다양한 문제의 격자 생성과 계산 예제들을 공유합니다. 다운로드를 클릭하면 baramMesh 폴더, baramFlow 폴더, STL 파일 등을 받을 수 있습니다.
baramMesh와 baramFlow 모두 실행 결과는 없는 초기 상태입니다. 격자 생성 혹은 계산을 실행하시면 결과물을 확인할 수 있습니다.
앞으로 다양한 문제들을 계속 업로드하겠습니다. 공유하고 싶은 문제가 있으시면 contact us를 통해 연락 주시면 등록하겠습니다.
Multi-Orifice
전체 도메인 크기에 비해 매우 작은 유로가 있는 경우 baramMesh는 매우 효율적인 격자를 쉽게 만들 수 있습니다. 다운로드
BARAM version : v26.1
대기안정도 – Pasquill Class
대기안정도에 따른 오염물질 확산의 차이를 Pasquill class를 이용하여 시뮬레이션 한 예제입니다. 다운로드
BARAM version : v26.1
DLR F4 Wing-body
AIAA Drag Prediction Workshop 문제인 항공기 천음속 유동 문제를 밀도 기반 압축성 솔버로 검증한 것입니다. 다운로드, 검증 결과
BARAM version : v26.1
KP505 Propeller
연구용 선박 프로펠러인 KP505 propeller의 시뮬레이션 예제입니다. Steady MRF 예제이며, transient 변경 후 Sliding mesh로 계산할 수 있습니다. 다운로드
BARAM version : v26.1
Shell & Tube 열교환기
간단한 shell & tube 열교환기 모델에 대한 다중 영역 격자 생성 및 복합열전달 계산 예제입니다. 다운로드
BARAM version : v26.1
Dam spillway
댐 역수로의 격자 생성 및 유동 해석 예제입니다. baramMesh는 이런 형상에 대해 매우 효율적인 격자를 쉽게 만들 수 있습니다. 다운로드
BARAM version : v26.1
Pure Sway motion
어뢰의 조종 성능 평가를 위한 PMM 테스트 중 pure sway 운동을 2차원으로 단순화한 테스트 예제입니다. BARAM의 expert 모들르 이용해 운동을 구현했습니다. 다운로드
BARAM version : v26.1.1

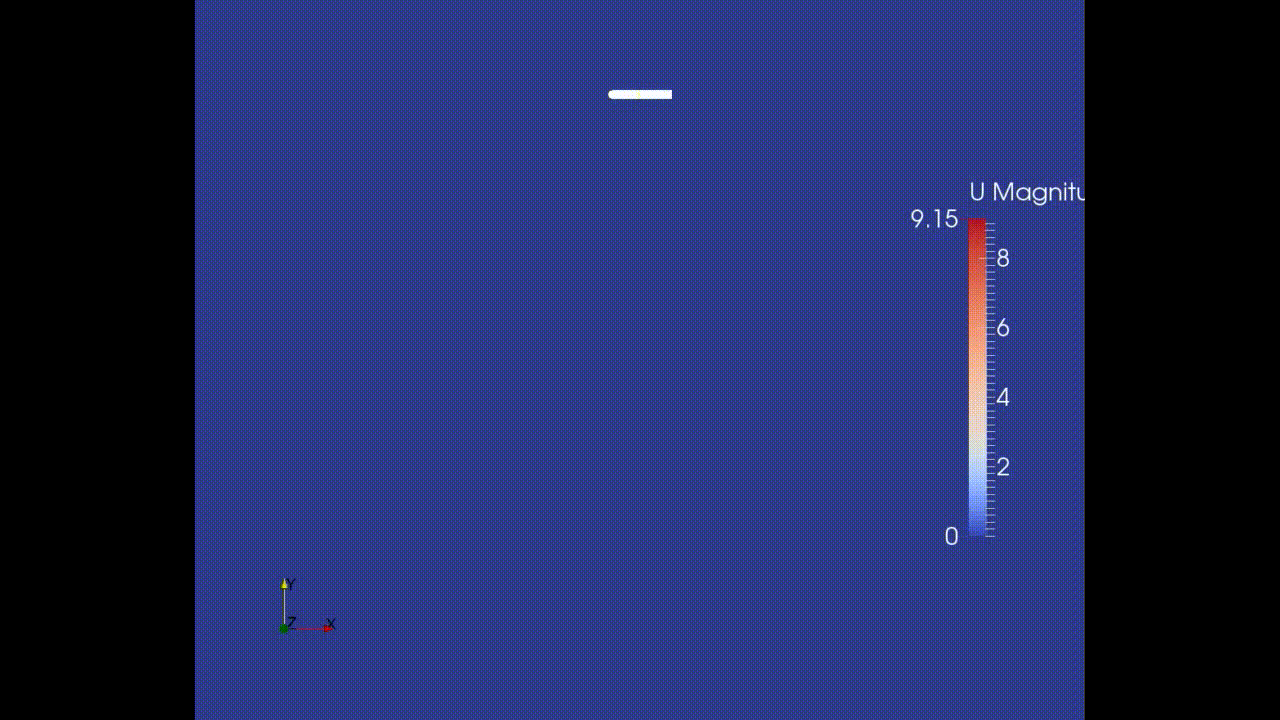

Rotating Arm motion
어뢰의 조종 성능 평가를 위한 rotating arm 운동을 2차원으로 단순화한 테스트 예제입니다. BARAM의 expert 모들르 이용해 운동을 구현했습니다. 다운로드,
BARAM version : v26.1
Natural Convection – hot tube
고온의 튜브 주위에 자연대류에 의해 생성되는 유동장 시뮬레이션 예제입니다. 다운로드
BARAM version : v26.1.1
Electronics Cooling
단순한 전자장비 냉각 예제입니다. 발열체와 냉각핀 두 개의 고체 영역과 하나의 유체 영역으로 구성된 복합열전달 문제로, 자연대류와 팬에 의한 강제대류가 있는 문제입니다. 다운로드
BARAM version : v26.1.1
Atmospheric Boundary Condition
넥스트폼 로고를 이용한 대기경계층 조건을 이용한 건축물 주변 유동해석 예제입니다. 다운로드
BARAM version : v26.1.1
