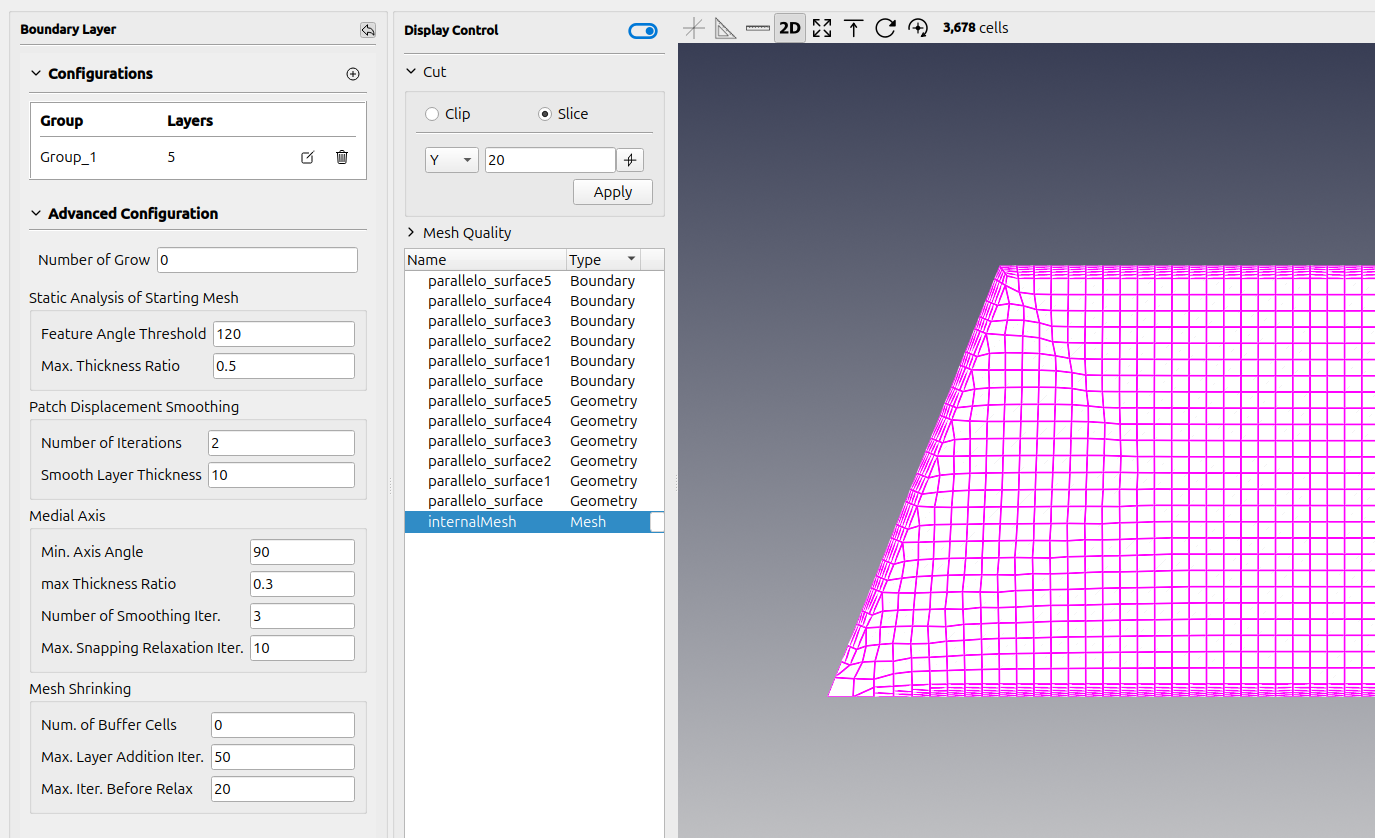

평행사변형의 모서리 부분에 경계층 격자가 들어가지 않습니다. Feature angle threshold를 120으로 주면 90도보다 작은 각도에도 들어가야 할 것 같은데 들어가지 않네요. 어떤 방법이 있을까요?
게시됨 : 24/02/2026 12:38 오후
Mesh Shrinking의 Max. Layer Addition Iter. 값을 줄이면 들어갑니다.
layer를 쌓을 때 한번에 끝나는 것이 아니고 격자 품질을 확인해서 문제가 있으면 수정 후 다시 시도하는 과정을 반복합니다. 이걸 최대 몇 번 할 것인지를 결정하는 것입니다. feature angle threshold에 따라 예각을 이루는 모서리에 경계층 격자를 넣었다가 격자 품질 체크를 통한 수정과정에서 모서리에 경계층이 없어진 것입니다.
이값을 1로 주면 모서리에도 들어갈 겁니다. 대신 skewness와 non-orthogonality가 나빠지는 걸 확인할 수 있을 것입니다.
게시됨 : 24/02/2026 2:39 오후
