darpa suboff 케이스 관련 문의
작성자: jongwu11 | 날짜: 2025-05-20
안녕하세요.
제가 오픈폼을 시작한지 얼마 안되었고 darpa suboff 케이스를 연습하고 있습니다. bare hull 케이스 실험 결과와 비슷한 계산 결과를 얻기 위해 돌리고 있지만 생각보다 어려워서 정체중인 상황입니다..ㅠ 마침 baram potal에서 darpa suboff 관련 튜토리얼 케이스를 공유해주셨는데 정말 감사드리고 관련해서 몇가지 질문이 있어요.
우선 많은 논문들과 튜토리얼에 안내된 참고문헌을 보고 싶은데 인터넷으로는 검색이 안되서 어디를 통해 자료를 구할 수 있는지 궁금합니다. 얻고자 하는 자료는 아래와 같습니다.
Ref.2) 1990, Crook, B., “Resistance for DARPA Suboff as Represented by Model 5470,” David Taylor Research Center report DTRC/SHD-1298-07.
그리고 튜토리얼 설명을 따라 설정을 하다가 solution-initialization에서 난류항 속도를 사용자 변수인 $UX로 입력하지 못하고 문자입력이 안되었습니다. 그래서 이부분은 기본값인 1로 설정했고 확인이 필요한거 같습니다.

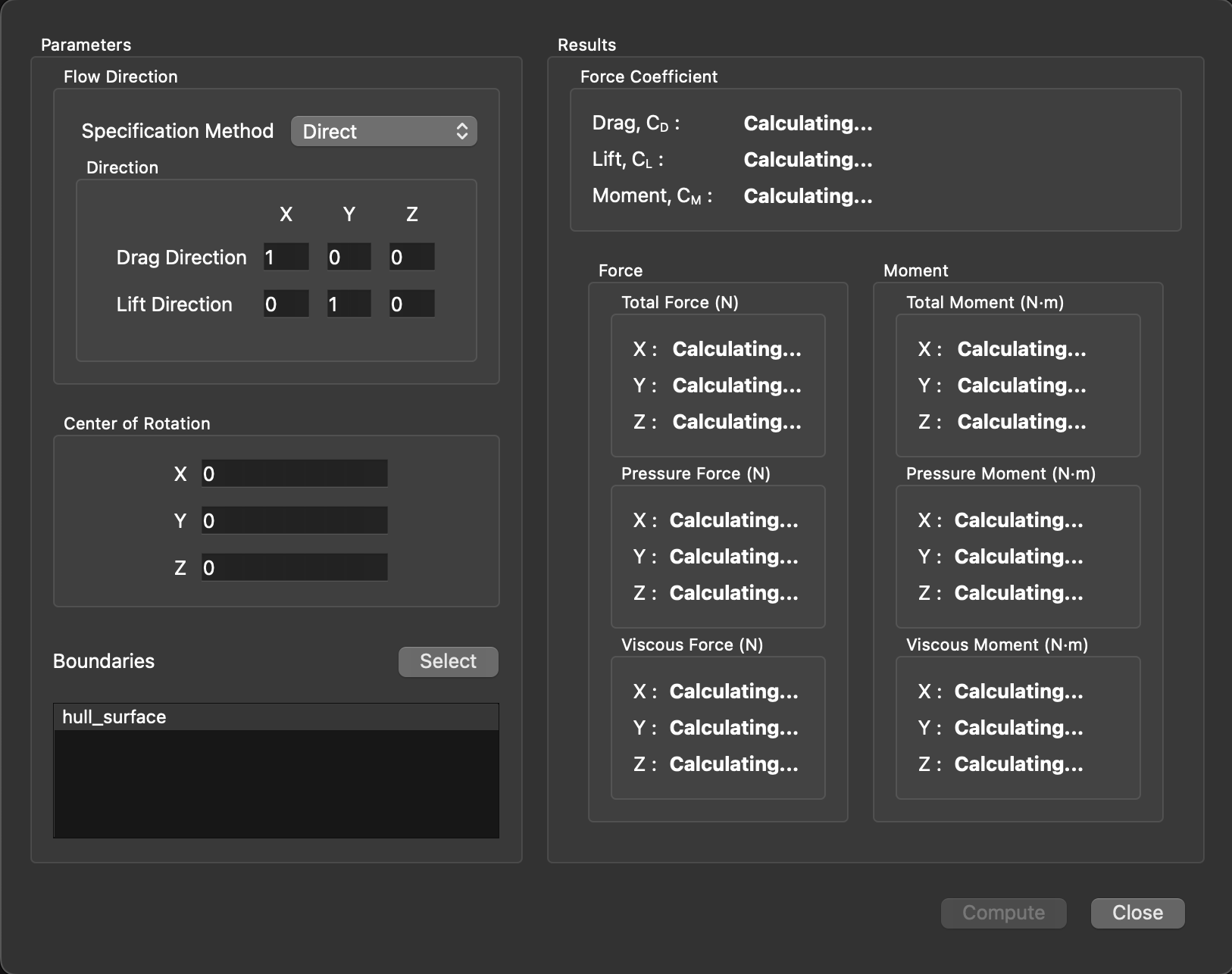

마지막으로 계산 후 메뉴얼을 참고해서 force를 구하는데 한참 시간이 지나도 첨부된 사진 같이 결과가 나오지 않았습니다. 어떻게 하면 해결할 수 있는지 궁금합니다.
댓글
bykim:
1. 말씀하신 논문은 저도 갖고 있지 않습니다. 실험결과는 2018년 동의대 논문(RANS법을 이용한 DARPA Suboff 잠수함의 저항 및 자항 해석)을 참고했습니다. 전산유체공학회 논문이라 다운 받을 수 있을 것 같습니다.
2. initialize 할 때 사용자 변수가 써지지 않는 것은, 현재 baram의 버그입니다. 내부적으로는 수정되었고, 5월말에 공개될 다음버전에 반영될 예정입니다. 기본값이 1을 사용하셔도 문제는 없습니다.
3. force report 문제는 당장은 저도 무엇 때문인지 모르겠습니다. 좀 더 살펴보고 말씀 드리겠습니다. batch run 할 때만 생기는 문제인가요, 아니면 한가지 속도 조건에 대해 계산할 때도 생기는 문제인가요?
임시 방편으로 force를 확인하는 방법을 알려드리겠습니다.
계산하신 폴더에
batch/5knots/postProcessing/force-mon-1/0/coefficient.dat
batch/5knots/postProcessing/force-mon-1_forces/0/force.dat
라는 파일이 있을 겁니다. 이 파일의 값을 확인하시면 됩니다.
bykim:
force report 관련 문제 역시 현재 baram의 버그였네요.
내부적으로 수정되었고 5월말 공개 예정인 다음 버전에 반영하겠습니다.
튜토리얼 만들 때 모니터링 그래프에서 Ct 값을 찾아서 몰랐습니다.
오류를 찾아주셔서 감사합니다.
jongwu11:
답변 감사합니다!
